劃線的定義：根據圖樣的要求，用劃線工具在毛坯或半成品工件上劃出待加工部位的輪廓線或作為基準的點、線的操作稱為劃線。
劃線的作用：所劃的輪廓線即為毛坯或工件的加工界限和依據，所劃的基準點或線是毛坯或工件安裝時的標記或校正線；借劃線來檢查毛坯或工件的尺寸和形狀，并合理地分配各加工表面的余量，及早剔除不合格品，避免造成加工后的工件報廢，因此對劃線的要求是：尺寸精確、位置精確、線條清晰、沖眼均勻。劃線精度一般在0.25mm~0.5mm之間，劃線精度將直接關系到產品質量。
劃線工具按用途分為以下幾類：基準工具，量具，直接繪劃工具，夾持工具等。

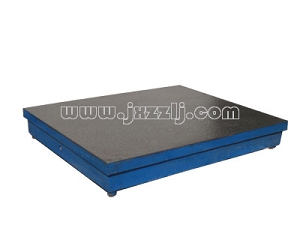

劃線平臺是劃線的主要基準工具，其安放要平穩牢固，上面應保持水平。劃線平臺的平面各處要均勻使用，以免局部磨凹，其表面不準碰撞也不準敲擊，且要經常保持清潔。劃線平臺長期不用時，應涂油防銹，并加蓋保護罩。

檢驗平板
